Beispiel wie die Maschine nach der Modernisierung aussehen könnte

Wir haben diese Hauser S3-200E bei uns an Lager bereit für die Modernisierung mit Ausbaustufen nach Kundenwunsch, aktuell mit folgenden Eigenschaften vorgesehen:

• Mechanisch komplett revidiert, Neumalerei
• FANUC CNC 0i-F Plus mit optinal Windows Betriebssystem, 15" Touch-Screen und Dual Check Safety
• Handbediengerät für 6 Achsen
• Anwendersoftware für das Koordinatenschleifen (Bohrungen, Zapfen und Konturschleifen)
• Achsen CNC gesteuert (X, Y, U, C und W)
• Linearmesssystem Heidenhain auf Achsen X und Y
• Temperaturstabilisierung Schleifkopf
• Elektroschrank und Pneumatiksystem komplett ersetzt
• Hydraulikanlage revidiert und alle Schläuche ersetzt
• Standort: Arch, Schweiz

Installierte Ausbaustufen

• CNC-gesteuerte W-Achse für Werkzeuglängenkompensation
• Körperschallsystem mit Akkustik für Luftschleifenverhindern
• Optional: Spritzschutz
• Maschinenbeschriftung, extra helle Maschinenlampen
• Maschine kann nach Kundenwunsch mit weiteren Ausbaustufen erstellt werden

Details der Maschine

• Verstellbereich der Achsen: X=400mm, Y=250mm und W=450mm, Z=110mm, U=5.5mm
• Vorschubsgeschwinigkeit programmierbar 1'200mm/min, Z-Achse limitiert auf 12’000mm/min
• Nutzbare Tischfläche: 600 x 380mm
• Maximale Tischbelastung: 200kg
• Bruttogewicht der Maschine: ca. 4'200kg
• Platzbedarf: ca. 3.5x4m
• 3x400VAC/50Hz, 8kW

• Schleifspindeldrehzahlen stufenlos programmier- und verstellbar
• Planetendrehzahl stufenlos programmier- und verstellbar

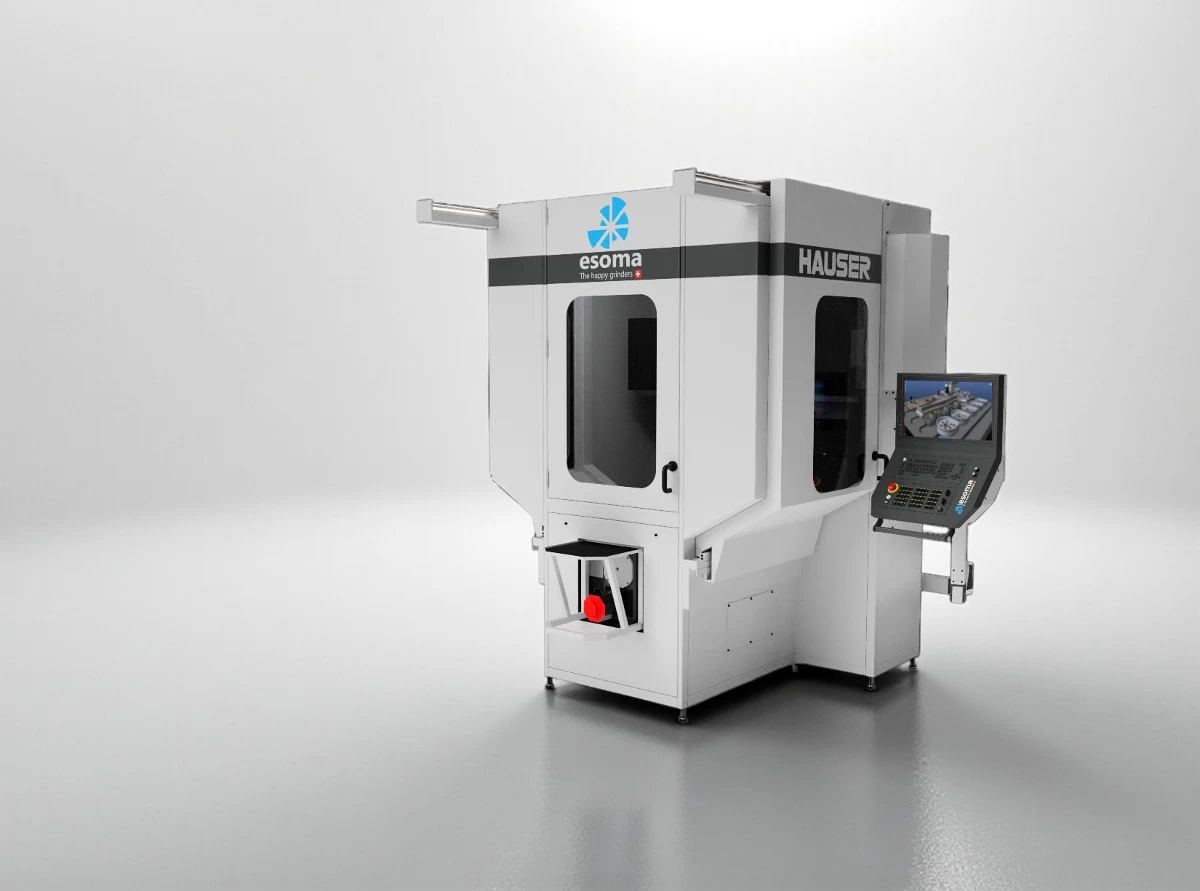

Ansicht nach Modernisierung

Wir haben diese Hauser S40 bei uns an Lager bereit für die Modernisierung mit Ausbaustufen nach Kundenwunsch, aktuell mit folgenden Eigenschaften vorgesehen:

• Mechanisch komplett revidiert, teilweise Neumalerei
• FANUC CNC 0i-F Plus mit Windows Betriebssystem, 15" Touch-Screen und Dual Check Safety
• Handbediengerät für 6 Achsen
• Anwendersoftware für das Koordinatenschleifen (Bohrungen, Zapfen und Konturschleifen)
• Achsen CNC gesteuert (X, Y, U, C, Z und W)
• Linearmesssystem Heidenhain auf Achsen X, Y und Z
• Elektroschrank und Pneumatiksystem komplett ersetzt
• Hydraulikanlage revidiert und alle Schläuche ersetzt
• Neue Absaugschläuche
• Standort: Arch, Schweiz

Installierte Ausbaustufen

• CNC-gesteuerte Z-Achse mit neuem Proportionalventil (NC-Z)
• CNC-gesteuerte W-Achse für Werkzeuglängenkompensation
• Körperschallsystem mit Akkustik für Werkzeugkalibrierung und Luftschleifenverhindern
• HICUT: Neumalerei Arbeitsraumschutz, neue Sicherheitsschutzscheiben und Dichtungen
• Maschinenbeschriftung, extra helle Maschinenlampen
• Maschine kann nach Kundenwunsch mit weiteren Ausbaustufen erstellt werden

Zubehör

• HICUT

Details der Maschine

• Verstellbereich der Achsen: X=650mm, Y=450mm und W=500mm, Z=130mm, U=5.5mm
• Vorschubsgeschwinigkeit programmierbar 1'800mm/min, Z-Achse limitiert auf 12’000mm/min
• Nutzbare Tischfläche: 770 x 630mm
• Maximale Tischbelastung: 500kg
• Bruttogewicht der Maschine: ca. 5'600kg
• Platzbedarf: ca. 3.5x4m
• 3x400VAC/50Hz, 8kW

• Schleifspindeldrehzahlen stufenlos programmier- und verstellbar
• Planetendrehzahl stufenlos programmier- und verstellbar

Beispiel wie die Maschine nach der Modernisierung aussehen könnte

Wir haben diese Hauser S35-400 bei uns an Lager bereit für die Modernisierung mit Ausbaustufen nach Kundenwunsch, aktuell mit folgenden Eigenschaften vorgesehen:

• Mechanisch komplett revidiert, Neumalerei
• FANUC CNC 0i-F Plus mit Windows Betriebssystem, 15" Touch-Screen und Dual Check Safety
• Handbediengerät für 6 Achsen
• Anwendersoftware für das Koordinatenschleifen (Bohrungen, Zapfen und Konturschleifen)
• Achsen CNC gesteuert (X, Y, U, C, Z und W)
• Linearmesssystem Heidenhain auf Achsen X, Y und Z
• Temperaturstabilisierung Schleifkopf
• Elektroschrank und Pneumatiksystem komplett ersetzt
• Hydraulikanlage revidiert und alle Schläuche ersetzt
• Neue Absaugschläuche
• Standort: Arch, Schweiz

Installierte Ausbaustufen

• CNC-gesteuerte Z-Achse mit neuem Proportionalventil (NC-Z)
• CNC-gesteuerte W-Achse für Werkzeuglängenkompensation
• Körperschallsystem mit Akkustik für Werkzeugkalibrierung und Luftschleifenverhindern
• HICUT: Neumalerei Arbeitsraumschutz, neue Sicherheitsschutzscheiben und Dichtungen
• Maschinenbeschriftung, extra helle Maschinenlampen
• Maschine kann nach Kundenwunsch mit weiteren Ausbaustufen erstellt werden

Zubehör

• HICUT

Details der Maschine

• Verstellbereich der Achsen: X=500mm, Y=300mm und W=450mm, Z=110mm, U=5.5mm
• Vorschubsgeschwinigkeit programmierbar 1'200mm/min, Z-Achse limitiert auf 12’000mm/min
• Nutzbare Tischfläche: 600 x 380mm
• Maximale Tischbelastung: 200kg
• Bruttogewicht der Maschine: ca. 5'600kg
• Platzbedarf: ca. 3.5x4m
• 3x400VAC/50Hz, 8kW

• Schleifspindeldrehzahlen stufenlos programmier- und verstellbar
• Planetendrehzahl stufenlos programmier- und verstellbar

Wir haben diese Hauser S35-400E komplett modernisiert und mit der neusten FANUC 0i-F Plus mit vollwertigem Windows Betriebssystem ausgestattet (Panel iH Pro).

• Mechanisch komplett revidiert, Neumalerei
• FANUC CNC 0i-F Plus mit Windows Betriebssystem, 15" Touch-Screen und Dual Check Safety
• Handbediengerät für 6 Achsen
• Anwendersoftware für das Koordinatenschleifen (Bohrungen, Zapfen und Konturschleifen)
• Achsen CNC gesteuert (X, Y, U, C, Z und W)
• Linearmesssystem Heidenhain auf Achsen X, Y und Z
• Temperaturstabilisierung Schleifkopf
• Elektroschrank und Pneumatiksystem komplett ersetzt
• Hydraulikanlage revidiert und alle Schläuche ersetzt
• Neue Absaugschläuche

Installierte Ausbaustufen

• CNC-gesteuerte Z-Achse mit neuem Proportionalventil (NC-Z)
• Spezielle Hubumsteuerung (Oszillation Z-Achse) für das Konturschleifen
• CNC-gesteuerte W-Achse für Werkzeuglängenkompensation (NC-W)
• Renishaw Messtaster mit speziellen Zyklen "Inspection Plus" und Bedienung über "Set & Inspect"
• Brandschutzanlage Siemens Sinorix al-deco STD
• Dunstabsaugung
• Körperschallsystem mit Akkustik für Werkzeugkalibrierung und Luftschleifenverhindern
• HICUT: Neumalerei Arbeitsraumschutz, neue Sicherheitsschutzscheiben und Dichtungen
• Maschinenbeschriftung, extra helle Maschinenlampen

Zubehör

• HICUT
• Diverse Schleifmotoren und Spannmittel

Details der Maschine

• Verstellbereich der Achsen: X=500mm, Y=300mm und W=450mm, Z=110mm, U=5.5mm
• Vorschubsgeschwinigkeit programmierbar 1'200mm/min, Z-Achse limitiert auf 12’000mm/min
• Nutzbare Tischfläche: 600 x 380mm
• Maximale Tischbelastung: 200kg
• Bruttogewicht der Maschine: ca. 5'600kg
• Platzbedarf: ca. 3.5x4m
• 3x400VAC/50Hz, 8kW

• Schleifspindeldrehzahlen stufenlos programmier- und verstellbar
• Planetendrehzahl stufenlos programmier- und verstellbar

Wir haben diese Hauser S35-400E komplett modernisiert und mit der neusten FANUC 0i-F Plus mit vollwertigem Windows Betriebssystem ausgestattet (Panel iH Pro).

• Mechanisch komplett revidiert, Neumalerei
• FANUC CNC 0i-F Plus mit Windows Betriebssystem, 15" Touch-Screen und Dual Check Safety
• Handbediengerät für 6 Achsen
• Anwendersoftware für das Koordinatenschleifen (Bohrungen, Zapfen und Konturschleifen)
• Achsen CNC gesteuert (X, Y, U, C, Z und W)
• Linearmesssystem Heidenhain auf Achsen X, Y und Z
• Temperaturstabilisierung Schleifkopf
• Elektroschrank und Pneumatiksystem komplett ersetzt
• Hydraulikanlage revidiert und alle Schläuche ersetzt
• Neue Absaugschläuche

Installierte Ausbaustufen

• CNC-gesteuerte Z-Achse mit neuem Proportionalventil (NC-Z)
• CNC-gesteuerte W-Achse für Werkzeuglängenkompensation
• HF-Abrichter Esoma DU72-20 mit Formrolle für zylindrische Schleifscheiben und automatischer Kühlmittelumschaltung
• Brandschutzanlage Siemens Sinorix al-deco STD mit Brandschutzklappen
• Körperschallsystem mit Akkustik für Werkzeugkalibrierung und Luftschleifenverhindern
• HICUT: Neumalerei Arbeitsraumschutz, neue Sicherheitsschutzscheiben und Dichtungen
• Maschinenbeschriftung, extra helle Maschinenlampen

Zubehör

• HICUT
• Diverse Schleifmotoren und Spannmittel

Details der Maschine

• Verstellbereich der Achsen: X=500mm, Y=300mm und W=450mm, Z=110mm, U=5.5mm
• Vorschubsgeschwinigkeit programmierbar 1'200mm/min, Z-Achse limitiert auf 12’000mm/min
• Nutzbare Tischfläche: 600 x 380mm
• Maximale Tischbelastung: 200kg
• Bruttogewicht der Maschine: ca. 5'600kg
• Platzbedarf: ca. 3.5x4m
• 3x400VAC/50Hz, 8kW

• Schleifspindeldrehzahlen stufenlos programmier- und verstellbar
• Planetendrehzahl stufenlos programmier- und verstellbar
